压力管道焊缝射线探伤 无损检测技术的关键应用

在石油化工、电力、供暖等工业领域，压力管道承载着高温、高压及腐蚀性介质，其安全性直接关系到生产运行与人员生命财产。而管道连接中最为薄弱的环节往往是焊缝。因此，对压力管道焊缝进行严格的质量检测，成为保障管道完整性的核心任务。在众多无损检测方法中，射线探伤以其直观、可靠的特点，成为焊缝内部缺陷检测的首选技术之一。

一、压力管道焊缝的常见缺陷与检测需求
压力管道焊缝在焊接过程中，可能产生裂纹、未熔合、未焊透、气孔、夹渣等内部缺陷。这些缺陷若未被发现，在管道运行中受压力波动、热应力及腐蚀作用，极易扩展导致泄漏甚至爆裂。常规的外观检查只能发现表面缺陷，而内部缺陷必须借助无损检测技术。无损检测（NDT）在不损伤管道的前提下，利用声、光、电、磁等物理原理，探测缺陷的位置、大小和性质。

二、射线探伤的基本原理与特点

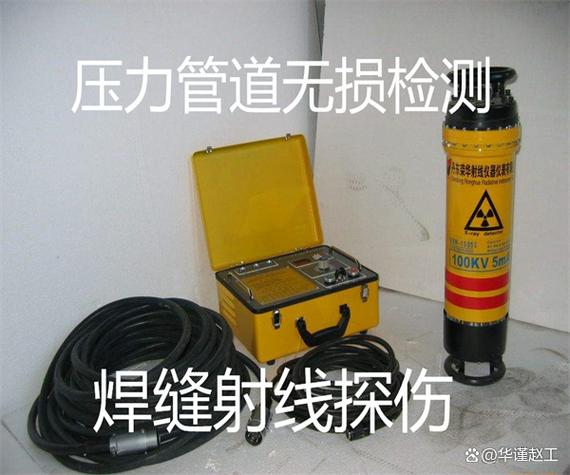

射线探伤（Radiographic Testing，RT）利用X射线或γ射线穿透焊缝，由于缺陷部位与正常焊缝对射线的吸收能力不同，透过后的射线强度产生差异，在胶片或数字探测器上形成影像。通过分析影像，可以判断缺陷的类型和尺寸。

射线探伤的主要优点包括：

• 检测结果直观，可永久记录（胶片或数字图像）；
• 对体积型缺陷（如气孔、夹渣）敏感度高；
• 适用于多种材料，包括钢、铝、钛等。

其局限性在于：

• 对面积型缺陷（如裂纹、未熔合）的检出率受角度影响较大；
• 射线对人体有害，需严格防护；
• 检测成本较高，速度相对较慢。

三、压力管道射线探伤的工艺要点

1. 检测准备：根据管道材质、壁厚、焊缝型式选择射线源能量。常見X射线机适用于薄壁管，γ射线源（如Ir-192、Se-75）适用于厚壁或现场作业。
2. 透照布置：根据管道直径和焊缝位置，采用单壁透照、双壁透照或双壁单影等工艺。对于小径管，常采用双壁双影椭圆成像技术。
3. 像质要求：使用像质计（IQI）监控检测灵敏度，确保达到标准规定的像质指数。
4. 曝光与暗室处理：控制曝光量、显影定影条件，保证底片黑度、对比度符合要求。
5. 评片与判定：由持有相应资质的评片人员，依据NB/T 47013.2、SY/T 4109等标准，对缺陷进行定性、定量和定级。

四、检测标准与人员资质
压力管道射线探伤必须遵循国家或行业标准，如：

- NB/T 47013.2《承压设备无损检测 第2部分：射线检测》；
- GB/T 3323《焊缝无损检测 射线检测》；
- SY/T 4109《石油天然气钢质管道无损检测》。
检测人员需取得特种设备无损检测射线（RT）资格证书，评片人员还应具备相应的视力要求。

五、射线探伤与其他无损检测方法的互补

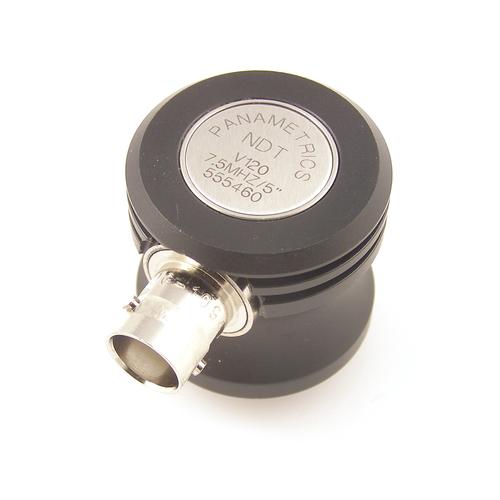

虽然射线探伤在体积型缺陷检测上优势明显，但对裂纹等面积型缺陷，超声检测（UT）更为敏感。相控阵超声（PAUT）和衍射时差法（TOFD）近年来在管道焊缝检测中应用日益广泛。实际工程中，常采用射线探伤与超声检测相结合的方式，提高缺陷检出率。对于表面缺陷，则辅以磁粉（MT）或渗透（PT）检测。

六、
压力管道的安全运行离不开可靠的无损检测。焊缝射线探伤作为成熟、有效的内部缺陷检测手段，在制造、安装及在役检验中发挥着不可替代的作用。随着数字射线成像（DR）和计算机射线成像（CR）技术的发展，射线探伤正朝着更高效、更环保、更智能的方向迈进。选择合理的检测方法、严格执行标准、培养高素质人员，才能为压力管道的长周期安全运行筑牢防线。
