桥梁与隧道无损检测技术详解

引言

桥梁与隧道作为交通基础设施的关键组成部分，其安全性和耐久性直接关系到公众出行安全与社会经济运行。传统的检测方法往往需要破坏结构或影响正常通行，难以满足现代工程维护的需求。无损检测（Non-Destructive Testing, NDT）技术应运而生，能够在不损伤结构、不影响使用的前提下，对桥梁与隧道的内部缺陷、材料性能及几何形态进行精准评估。本文将系统介绍桥梁与隧道领域常用的无损检测技术及其应用。

一、无损检测技术概述

无损检测是指在不破坏被检对象的前提下，利用声、光、电、磁、热等物理原理，检测材料或结构内部及表面缺陷、测量几何尺寸、评估材料性能的技术总称。其核心优势在于：

非破坏性：检测后结构仍可正常使用。
全面性：可对关键区域或整体结构进行扫描。
高效性：自动化程度高，适合大面积快速检测。
安全性：避免人工近距离接触高危区域。

在桥梁与隧道工程中，无损检测主要用于：混凝土强度与均匀性评价、钢筋位置与锈蚀检测、裂缝深度与走向探测、隧道衬砌厚度与背后空洞识别、钢结构焊缝质量检验等。

二、桥梁无损检测主要技术

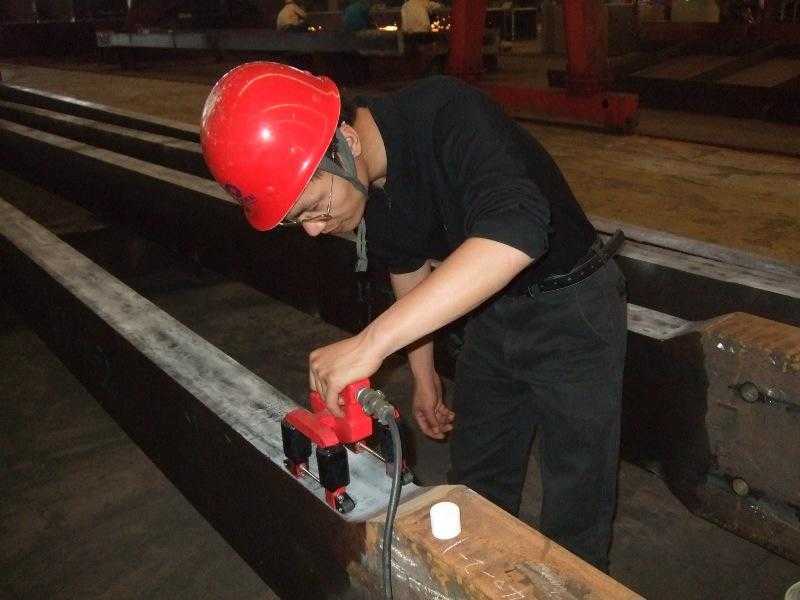

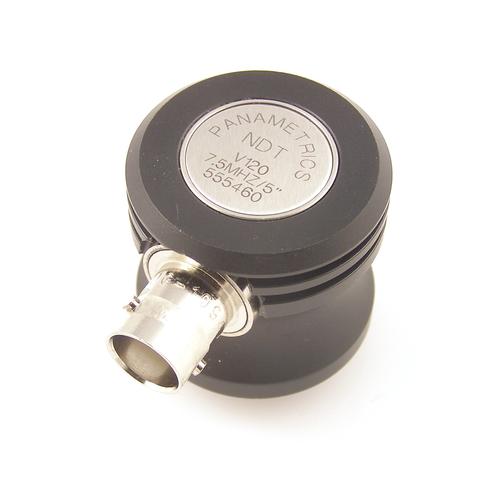

1. 超声法（Ultrasonic Testing, UT）

利用高频声波在混凝土中传播的速度、衰减和波形变化，评估混凝土强度、内部缺陷（如空洞、不密实区）及裂缝深度。常用方法包括：

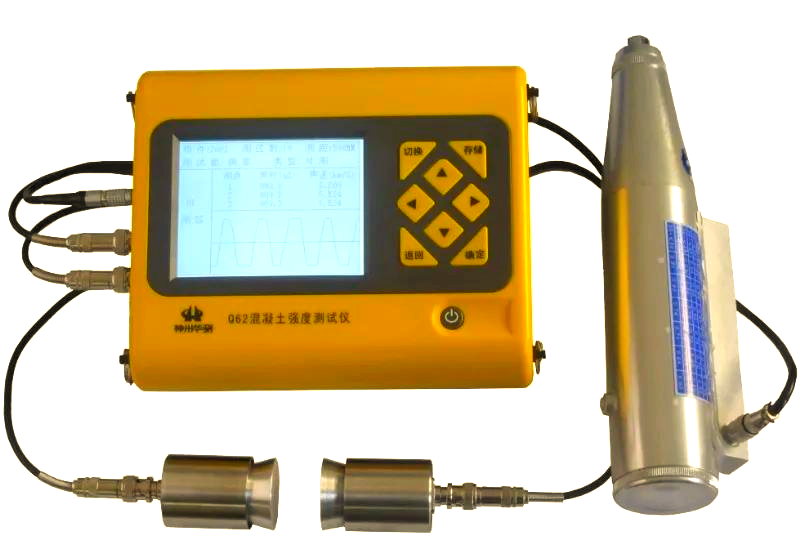

超声回弹综合法：结合回弹仪与超声波，提高强度推定精度。
超声波CT成像：通过多角度扫描，重建结构内部声速分布，直观显示缺陷位置。

2. 回弹法（Rebound Hammer）

通过回弹仪冲击混凝土表面，测量回弹值来推定表层强度。操作简便，但仅反映表层质量，需与其它方法结合使用。

3. 电磁法（Electromagnetic Testing）

钢筋扫描仪：利用电磁感应原理，检测钢筋位置、保护层厚度及直径。
涡流检测：适用于钢结构表面裂纹检测，通过涡流变化判断缺陷。

4. 红外热成像法（Infrared Thermography）

通过捕捉结构表面温度分布差异，识别内部空洞、渗漏、剥离等缺陷。尤其适用于桥面铺装层脱空检测，可快速大面积扫描。

5. 雷达法（Ground Penetrating Radar, GPR）

发射高频电磁波，接收来自不同介质的反射信号，生成断面图像。用于检测桥面铺装厚度、钢筋分布、内部空洞及含水率。具有高效、连续、无损的优点。

6. 声发射法（Acoustic Emission, AE）

监测结构在受力过程中释放的弹性波，实时评估损伤演化及活跃裂缝。适用于桥梁长期健康监测。

三、隧道无损检测主要技术

1. 地质雷达法（GPR）

隧道衬砌检测中最常用的方法。可快速连续测量衬砌厚度、背后空洞、钢筋布置及含水情况。高频天线可提供高分辨率图像，但探测深度有限。

2. 超声法

超声横波法：检测衬砌混凝土内部缺陷及裂缝深度。
超声回弹综合法：评价衬砌混凝土强度。

3. 冲击回波法（Impact Echo, IE）

通过敲击表面产生应力波，分析反射波频率来判定结构厚度及内部缺陷。适用于衬砌厚度检测及背后空洞识别，单点测量，精度较高。

4. 红外热成像法

用于检测隧道衬砌渗漏、剥落及背后空洞。通过热激励后记录表面温度变化，缺陷区域因热传导差异而显现。

5. 激光扫描技术

三维激光扫描可快速获取隧道断面几何形态，检测变形、收敛及侵限情况。结合点云数据处理，可建立高精度隧道模型。

6. 光纤传感技术

分布式光纤传感（如BOTDA）可监测隧道衬砌应变、温度及裂缝发展，实现长距离、分布式实时监测。

四、技术对比与选择原则

| 技术 | 适用对象 | 主要检测内容 | 优点 | 局限性 |
|------|----------|--------------|------|--------|
| 地质雷达 | 桥梁/隧道 | 厚度、空洞、钢筋 | 快速、连续、无损 | 受含水率影响，深部分辨率低 |
| 超声法 | 混凝土 | 强度、缺陷、裂缝 | 穿透力强，定量性好 | 需耦合剂，效率较低 |
| 冲击回波 | 混凝土板/衬砌 | 厚度、空洞 | 单面检测，精度高 | 点测，效率低 |
| 红外热成像 | 表面/近表面 | 脱空、渗漏 | 大面积快速扫描 | 受环境影响大 |
| 激光扫描 | 隧道断面 | 变形、侵限 | 高精度三维建模 | 设备昂贵，需数据处理 |

选择无损检测技术时，需综合考虑：检测目的、结构材料、缺陷类型、现场条件、精度要求及成本效益。通常采用多种方法联合检测，相互验证，以提高可靠性。
